一、沖擊試樣缺口投影儀XT-50概述：
隨著國內工業技術的發展，越來越多的行業已經開始執行《金屬夏比沖擊試驗方法》該標準對試樣要求相當嚴格，所以在整個試驗過程中，試樣的加工是否合格會直接影響最終的試驗結果。如果試樣加工質量不合格，那么其試驗結果是不可信的，特別是試樣缺口的微小變化可能會引起試驗結果的巨大陡跳，尤其是在試驗的臨界值時，會引起產品的合格或報廢兩種截然相反的不同結局。為保證試樣缺口的合格，其質量檢驗是一個重要的控制手段，目前，用光學投影放大檢驗是唯一切實可行的方法。

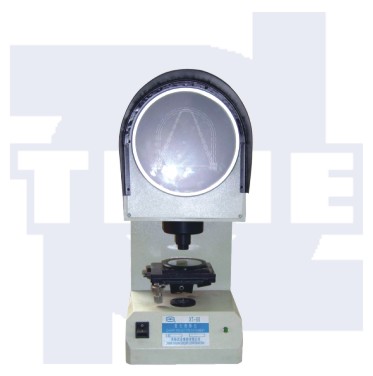

XT-50型沖擊試樣投影儀是我公司根據廣大用戶的實際需要和GB/T299-1994《金屬夏比沖擊試驗方法》中對沖擊試樣缺口的要求而開發的一種專用于檢驗夏比V型和U性型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。
二、沖擊試樣缺口投影儀XT-50工作原理：
本投影儀光源發出的光線經聚光鏡照射到被測物體，再經物鏡將被照射物體放大的輪廓投射到投影屏上。
根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰的投射到投影儀上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。
三、沖擊試樣缺口投影儀XT-50主要參數：
|
投影屏直徑： |
180mm |
|
工作臺尺寸： |
|
方工作臺尺寸： |
110×125mm |
|
圓工作臺直徑： |
90mm |
|
工作臺玻璃直徑： |
70mm |
|
工作臺行程： |
|
縱向： |
±10mm |
|
橫向： |
±10mm |
|
升降： |
±12mm（無刻度） |
|
工作臺轉動范圍： |
0-360°（無刻度） |
|
放大倍數： |
|
儀器放大倍率： |
50X |
|
物鏡放大倍率： |
2.5X |
|
投影物鏡放大倍率： |
20X |
|
光源（鹵鎢燈）： |
12V 100W |
|
外形尺寸： |
515×224×603mm（長×寬×高） |
|
重量： |
約18Kg |
產品具體參數請咨詢：時代試金 翟勝 13851491314
