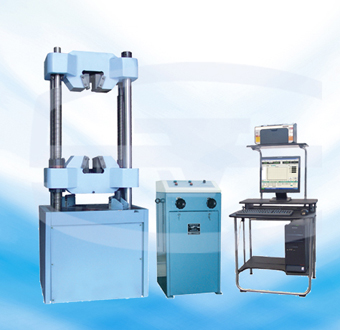

WEW-300D微機屏顯式液壓萬能試驗機
一.功能及結構簡述
●濟南試金的WEW-300D微機屏顯式液壓萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
●主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，采用電機經減速器、鏈傳動機構、絲杠副傳動。
●測力機構采用傳感器測力，使用濟南試金公司自主研發的微機屏顯系統，能夠顯示試驗力、峰值、變形和各種試驗曲線，能夠打印各種試驗報告（需要特殊定制），用戶也可以自己編輯試驗報告的格式。
二、主要技術參數
|
序號 |
技術名稱 |
WEW-300D |
|
1 |
最大試驗力kN |
300 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
夾緊方式 |
液壓夾緊 |
|
5 |
圓試樣夾持直徑mm |
Φ10~Φ32 |
|
6 |
扁試樣夾持厚度mm |
0~15 |
|
7 |
扁試樣夾持寬度mm |
80 |
|
8 |
最大拉伸試驗空間mm |
650 |
|
9 |
最大壓縮試驗空間mm |
550 |
|
10 |
控制柜外形尺寸mm |
610×700×1100 |
|
11 |
主機外形尺寸（包括活塞行程）mm |
840×620×2210 |
|
12 |
濟南試金主機質量kg |
1600 |
|
13 |
上下壓盤尺寸mm |
Φ160 |
|
14 |
彎曲支輥間距mm |
350 |
|
15 |
彎曲支輥寬度mm |
140 |
|
16 |
容許彎曲度mm |
100 |
|
17 |
剪切試樣直徑mm |
Φ10 |
|
18 |
活塞最大行程mm |
200 |
|
19 |
活塞最大移動速度mm/min |
約70 |
|
20 |
試驗空間調整機構 |
電機減速器鏈輪鏈條傳動 |
產品具體參數及服務請咨詢：時代試金 翟勝13851491314 |
