特點及用途： |
金相顯微鏡用于鑒別和分析各種金屬、合金材料和非金屬材料的組織結構，廣泛應用于工廠或?qū)嶒?yàn)室進行原材料檢驗；鑄件質量鑒定或材料處理后的金相組織分析；以及對表面裂紋和噴涂等一些表面現象進行研究工作，是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔锱c陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也是科研教學領域得力助手。
越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域的新技術。
◇儀器配置了攝影系統，具有多倍光學變焦，可以拍攝符合標準的各種放大倍率的金相圖譜，適合定標對比、評級及定倍打印；
◇配置高清晰度的圖像捕捉卡，便于在顯示器同步完成顯微鏡的調焦和即時采集顯微圖像；
◇可由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱；
◇系統還配置了專業定量金相圖像分析計算機操作系統軟件，對采集的試樣圖譜進行進行實時測量、評級(符合國標及其他相關行業標準)、分析、統計及輸出圖文報告；
◇系統配置科學、操作簡易，廣泛應用于工礦、質量檢驗、科研及教學等企事業單位。 |
|

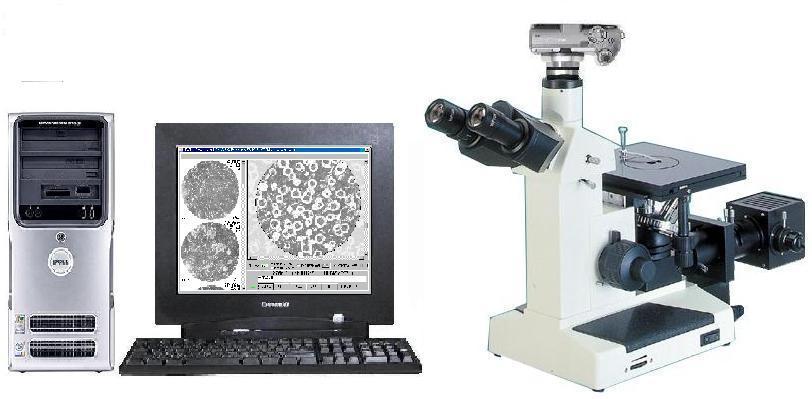

金相顯微鏡MS500: |
三目倒置金相顯微鏡，可以用來觀察材料表面的組織結構及形態，操作時試樣觀察表面向下，并與工作臺面平行，因此與試樣的高度和形狀無關，適合較大的試樣，并使操作比較方便。
◇具備大移動載物臺和多種孔徑的載物片，適合較大試樣的操作；
◇外置式的同軸反射照明系統，便于調整光路、插入濾色片和更換燈泡；
◇升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦。
技術規格
1.結構： 倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調 4物鏡轉換器
2.總放大倍率： 顯微鏡100×～1000× 圖像300×～3000×
3.分劃目鏡： 10× 平場可變焦 格值0.1 mm
4.測微尺： 格值0.01 mm / 1 mm
5.雙層機械載物臺： 200 × 152 mm 移動范圍15 × 15 mm
6.調焦機構： 同軸粗微動 限位保護 升降范圍30 mm 微調0.002 mm
7.同軸反射照明系統： 亮度可調 鹵素?zé)?/SPAN>20W / 6V帶濾色片(黃,綠,藍,磨砂)
8.物,目鏡和放大倍率： 標準配置 (可以選配其他倍率物、目鏡)
|
平場消色差物鏡PL (其中PLL為長工作距) |
目鏡PL10× |
圖像系統 |
|
放大倍率 |
數值孔徑 |
系統 |
視場直徑 (mm) |
工作距離 (mm) |
總放大倍率 |
物方視場 (mm) |
放大倍率 |
|
PL10× |
0.25 |
干 |
1.80 |
8.90 |
100× |
0.9 × 0.7 |
300× |
|
PLL20× |
0.40 |
0.90 |
3.76 |
200× |
0.45× 0.35 |
600× |
|
PLL40× |
0.65 |
0.45 |
2.69 |
400× |
0.23 × 0.17 |
1200× |
|
PL100× |
1.25 |
油 |
0.17 |
0.44 |
1000× |
0.09× 0.07 |
3000× |
金相顯微鏡成套性
|
⑴ 儀器主體 |
⑸ 平場物鏡 |
⑼ 合成浸油 |
⒀ 備用燈泡 |
⒄ 出廠合格證 |
|
⑵ 光源組 |
⑹ 平場目鏡 |
⑽ 濾色片 |
⒁ 備用保險絲 |
⒅ 使用說明書 |
|
⑶ 三目鏡筒 |
⑺ 分劃目鏡 |
⑾ 載物板 |
⒂ 電源線 |
⒆ 產品裝箱單 |
|
⑷ 轉接口 |
⑻ 測微尺 |
⑿ 彈性夾 |
⒃ 儀器防塵罩 |
⒇ 產品保修卡 |
選配件
|
⑴ 平場物鏡PL |
2.5×,4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油 (其中部分長工作距PLL) |
|
⑵ 平場目鏡PL |
5×, 10×,12.5×,16×,20× |
|
|
專業定量金相圖像分析計算機操作系統 (軟件) 簡介: |
金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統(SRMAS軟件)”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面 (也可以選擇英文版本)，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
系統包括如下主要功能：
◇圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
◇圖像軟件：影像增強，圖像疊加等十多種功能；
◇圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
◇輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
◇晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
◇非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
◇珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
◇脫碳層、滲碳層測量，表面涂層厚度測量；
◇鐵素體、奧氏體型不銹鋼中相-面積測量；
◇高硅鋁合金初晶硅與共晶硅分析；
◇鈦合金材料分析……等；
◇包含進行比對的近391種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
◇鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
示例圖譜：(軟件中包含近391種常用金屬材料的金相圖譜)
|
|
|
|
|
|
|
G18Cr4V淬火后晶粒度 |
貝氏體含量測定 |
低碳變形鋼珠光體組織 |
灰鑄鐵金相-珠光體 |
灰鑄鐵金相-石墨分布 |
|
|
|
|
|
|
|
鑄造碳鋼金相-顯微組織 |
鑄造鋁硅合金磷變質 |
灰鑄鐵過冷石墨含量 |
鑄造鋁硅合金過燒 |
碳鋼石墨化評級 |
|
|
|
|
|
|
|
平均晶粒度測定 |
滲氮層深度測定疏松檢驗 |
馬氏體針葉長度評級 |
石墨球化率評級 |
工具鋼大塊碳化物評級 |
|
