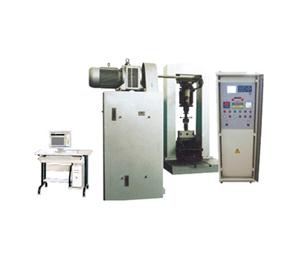

濟南試金脈動疲勞試驗機各部分功能及特點:
一、濟南試金的主機(脈動器):
1主機為全封閉曲柄連桿擺桿機構,由電機驅動,試驗力大小,試驗力上下峰值,試驗頻率連續可調;
2試驗機采用高壓油泵為系統提供高壓油,能充分滿足不同頻率的疲勞試驗要求;
3脈動器的旋轉部位采用專門研制的滾針軸承,寬度大,承載均勻摩擦力小,能承受長期的交變負荷;
4脈動器具有完善的潤滑機構。通過專用潤滑油泵為潤滑系統提供潤滑油,各運動部位都具有充分的循環潤滑油,從而保證系統長期運轉工作;
5采用低速平穩啟動、飛輪蓄能穩壓及封閉工作油腔脈動技術,降低驅動電機功率,有效降低試驗?zāi)芎模?/SPAN>
6脈動器配置快速卸荷閥及快速充油閥,能實現試驗機的快速卸荷和作動器的快速充油;
7適用安裝多臺不同規格的作動器進行多點同步加載試驗。
二、濟南試金的電氣控制柜:
1電氣控制柜實現對試驗機的電氣控制;
2具有潤滑故障、試樣斷裂振動等報警顯示裝置;
3指針顯示試驗頻率、主電機工作電流;
4配置試驗力增、減,快速卸荷,振幅增、減,快速充油,工作頻率增、減,主機啟動、主機停止,總開、總停等電氣控制及操作按鈕;
5配置壓力傳感器及試驗力測量裝。
三、濟南試金作動器:
1根據用戶使用要求配置作動器,作動器規格:50kN,100kN,250kN,500kN,1000KN等五種,垂直安裝在專用加力架上同步工作,為試樣施加脈動試驗力;
2柱塞機構,配置多根可調整出壓力的彈簧平衡運動部件質量,底座及加力盤處為球面鉸接機構,可有效抵消試驗過程中的側向力;
3配置調整絲杠及加長管,滿足大范圍工作空間要求;
4具有安裝調整 指示裝置和卸油回流專用管路;
5通過專用管路與主機脈動器連接。
四、濟南試金管路:
管路采用專用金屬高壓管或高壓軟管,方便作動器進行位置調整。
軟件主界面
五、濟南試金的計算機數據采集及處理系統(軟件主界面如圖所示):
1計算機屏幕顯示靜態試驗力,動態試驗力上、下峰值,試驗波形,控制打印機打印試驗報告;
2系統具有完整的文件操作功能用于試驗曲線、試驗數據的儲存;同時,試驗數據可以文本形式進行存儲,以便于用戶進行二次數據處理;
3采用身份驗證、密碼登陸方式設置操作權限;
4計算機具有過載保護功能。
六、濟南試金的加力架及工裝:
加力架及工裝為特殊配置,可根據用戶需要進行設計,滿足試驗要求。
濟南試金脈動疲勞試驗機技術參數:
規格型號 |
PMS-1000 |
濟南試金最大試驗力(KN) |
1000 |
頻率范圍(Hz) |
2-8 |
脈動器最大排量(ml/次) |
800 |
計數器 |
累計運轉100次記1字 |
作動器規格(KN) |
25、50、100、250、500、1000 |
主電機功率(KW) |
約11 |
主機外形尺寸 |
1500*1000*2200 |
控制柜 |
450*570*1740 |
重量 |
4000 |
