一.功能及結構簡述
⊙濟南試金YEW-600微機屏顯式液壓壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

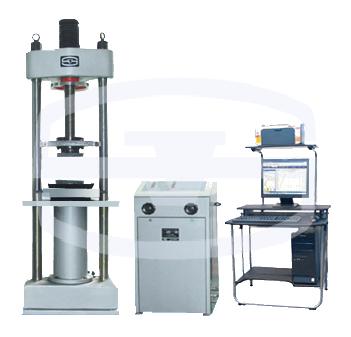

⊙濟南試金試驗機整機主要由主機、油源控制柜及計算機打印機等組成。采用液壓加載，手動控制試驗過程，油壓傳感器測力，微機屏幕顯示試驗數據及曲線，可進行數據儲存及打印等，試驗數據以數據庫形式管理，可以使用Access、Excel進行數據庫通訊。
⊙濟南試金主機為框架式，橫梁由二立柱支承在底座上，由螺帽加以緊固構成加荷框架。上壓盤裝在橫梁的螺桿上，由人工轉動手輪帶動螺母旋轉，螺母帶動螺桿升降，使上壓盤上下移動。油缸及活塞位于工作臺的中央，工作臺上放著球面座和下壓盤。下壓盤上的圓刻線是為了便于放置試樣，主機內的油管與油源相通。
二、主要技術參數
|
序號 |
技術名稱 |
技術參數 |
|
1 |
最大試驗力（kN） |
600 |
|
2 |
試驗力測量范圍 |
最大試驗力的4%-100% |
|
3 |
試驗力示值相對誤差 |
≤示值的±1% |
|
4 |
上下壓盤最大距離 |
500 |
|
5 |
上、下壓盤尺寸 |
204×204 |
|
6 |
濟南試金試驗機活塞行程 |
0-200 |
|
7 |
活塞空載上升最大速度（mm/ min） |
約80 |
|
8 |
立柱凈間距 |
425 |
|
9 |
油泵電動機功率（kW） |
1.5 |
|
10 |
試驗機主機外形尺寸（長x寬x高）（mm） |
690×440×2080 |
|
11 |
油源控制柜外形尺寸（長x寬x高）（mm） |
610×700×1100 |
|
12 |
濟南試金主機質量 |
約1800 |
|
13 |
油源控制柜質量 |
約400 |
三、標準配置
|
序號 |
名 稱 |
規 格 |
數 量 |
備 注 |
|
1 |
主機 |
|
1臺 |
濟南試金 |
|
2 |
油源控制柜 |
|
1套 |
|
|
3 |
油壓傳感器 |
CYB-12SA |
1只 |
中航機電 |
|
4 |
測控系統 |
|
1套 |
濟南試金 |
|
5 |
計算機 |
賽揚C3.0/集成顯卡/256MDDR/80G/CD光驅 |
1臺 |
聯想 |
|
6 |
打印機 |
HP1368(A4、噴墨打印機) |
1臺 |
HP |
|
7 |
計算機桌 |
|
1張 |
|
|
8 |
上下壓板 |
204X204 |
1套 |
|
|
9 |
隨機工具 |
|
1套 |
|
|
10 |
隨機文件 |
|
1套 |
|
產品具體參數及服務請咨詢：時代試金 翟勝13851491314
