一、產品概述l

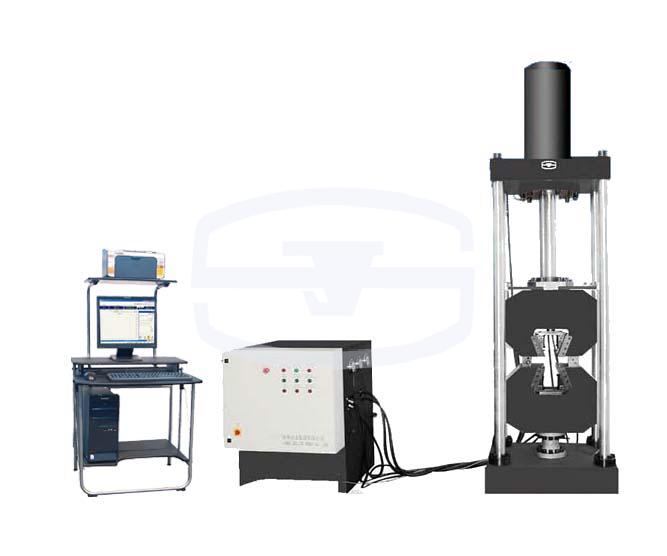

濟南試金WAW-DL系列微機控制電液伺服萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等試驗，增加簡單的附件和裝置，還能對木材、水泥、混凝土、橡膠及其制品進行試驗。
l 濟南試金主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。
l 濟南試金的測控系統采用微機控制電液伺服系統，傳感器測力，微機屏幕顯示試驗力、變形、位移和試驗力-時間、試驗力-變形、試驗力-位移、變形-時間、位移-時間 、應力-應變、應力-時間八種試驗曲線，能夠?qū)崿F(xiàn)等速試驗力、等速變形、等速位移、負荷保持、位移保持多種控制方式，能夠按照GB/T228-2002自動計算各種數值，并且能夠打印試驗報告，用戶也可以自己編輯試驗報告的格式。
二、主要技術指標
|
序號 |
技術指標 |
WAW-600DL |
WAW-1000DL |
WAW-2000DL |
|
1 |
濟南試金試驗機級別 |
1級 |
|
2 |
最大試驗力(kN) |
600 |
1000 |
2000 |
|
3 |
試驗力測量范圍(kN) |
12～600 |
10～1000 |
20～2000 |
|
4 |
試驗力示值精度 |
示值的±1%以內 |
|
5 |
位移測量分辨力 |
0.005 |
|
6 |
位移測量精度 |
示值的±1%以內 |
|
7 |
變形測量分辨力 |
0.001 |
|
8 |
活塞最大行程 |
580 |
680 |
780 |
|
9 |
拉伸鉗口最大間距
（包括活塞行程） |
600 |
700 |
800 |
|
10 |
變形測量精度 |
示值的±1％以內 |
|
11 |
超載保護 |
超過滿量程的5% |
|
12 |
濟南試金夾持方式 |
液壓楔型夾緊 |
|
13 |
圓試樣夾持范圍 |
φ13-φ40 |
φ13-φ60 |
φ15-φ70 |
|
14 |
扁試樣夾持范圍 |
0-30 |
0-40 |
0-50 |
|
15 |
立柱數（件） |
4 |
|
16 |
主機外形尺寸 |
800×650×2990 |
1000×750×3580 |
1250×900×4000 |
|
17 |
總功率（kW） |
6 |
6.5 |
7 |
|
18 |
濟南試金主機重量（㎏） |
約3500 |
約6000 |
約9000 |
